ZYNQ

zynq_block_design

Project family: Zynq-7000
Project part: xc7z020clg400-2

Xilinx Commercial, 7 Series, Zynq, Value Index=020, cl: Wire-bond Molded, Package Pin Count=400(0.8mm), Speed Grade-2

简介

ZYNQ系列包含了完整的ARM处理子系统（PS），每颗ZYNQ系列处理器都包含Cortex-A9处理器。

  • PS：ARM的SoC部分，AMBA互联，内部存储器，外部存储器接口和外设
  • PL：FPGA部分

PS与PL互联

AXI(Advanced Extensible Interface)协议，主要描述了主从设备之间的数据传输，ZYNQ中的版本是AXI4.0

AXI是ARM公司提出的AMBA(Advanced Microcontrooler Bus Architecture)的一部分，是一种高带宽低延迟的片内总线。

在ZYNQ中，支持AXI-Lite，AXI4和AXI-Stream三种总线，

接口协议 特性 应用
AXI-Lite 地址/单数据(32bit)传输 低速外设/控制
AXI4 地址/突发数据传输 地址批量传输
AXI-Stream 数据突发传输 数据流和媒体流传输
  • AXI-Lite：轻量级，适合小批量数据传输、简单控制场合。读写时一次32bit，不支持批量传输。用于访问低速外设和控制外设；
  • AXI4：支持批量传输（具有数据读写的burst功能，对一片地址进行一次性读写）；

上述两种采用内存映射控制方式，ARM将用户自定义IP编入某一地址进行访问，读写时就像在读写自己片内的RAM。代价时资源占用过多，需要额外的读写地址线、控制线，写应答线等。

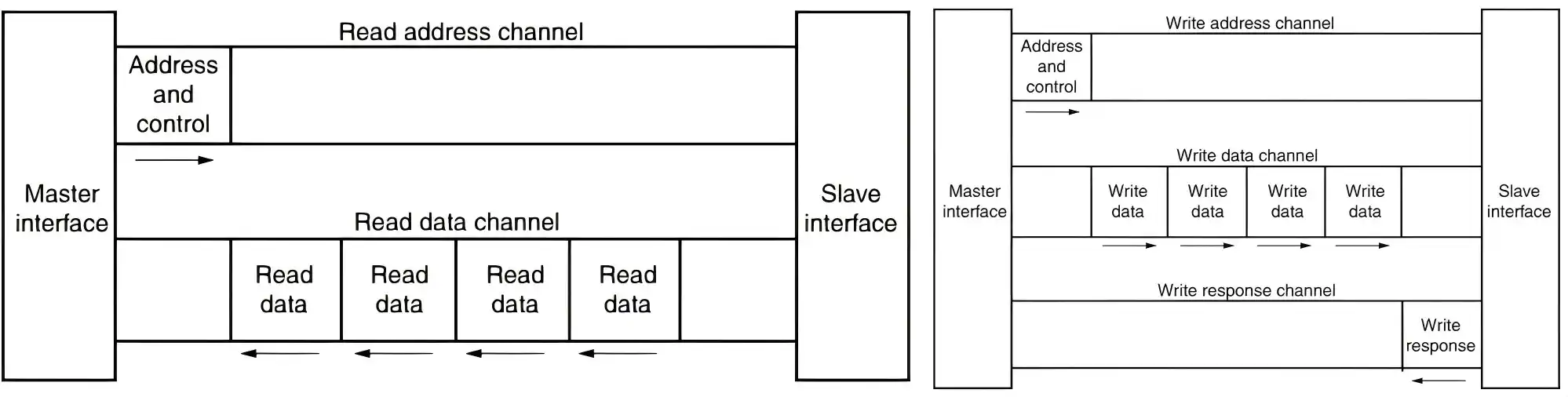

axi-read_write

  • AXI-Stream：连续流接口（像FIFO一样一直读一直写），不需要地址线，因此不能通过内存地址映射的方式控制，需要有个转换装置；AXI-Stream适合用于实时信号处理；

ZYNQ中硬件实现了AXI总线协议，包括9个物理接口。其中有2个AXI-GP是主机接口（Master），可以主动访问PL逻辑，把PL映射到某个地址，读PL寄存器就像在读自己的存储器；其余7个为从机接口（Slave），被动接受来自PL的读写。

  • AXI-GP：两个32位主设备接口和两个32位从设备接口；
  • AXI-HP：高性能高带宽的AXI3.0接口，用于PL访问PS的存储器（DDR和On-chip RAM），总共由四个；
  • AXI-ACP：用于管理DMA之类不带缓存的AXI外设，PS端时Slave接口；

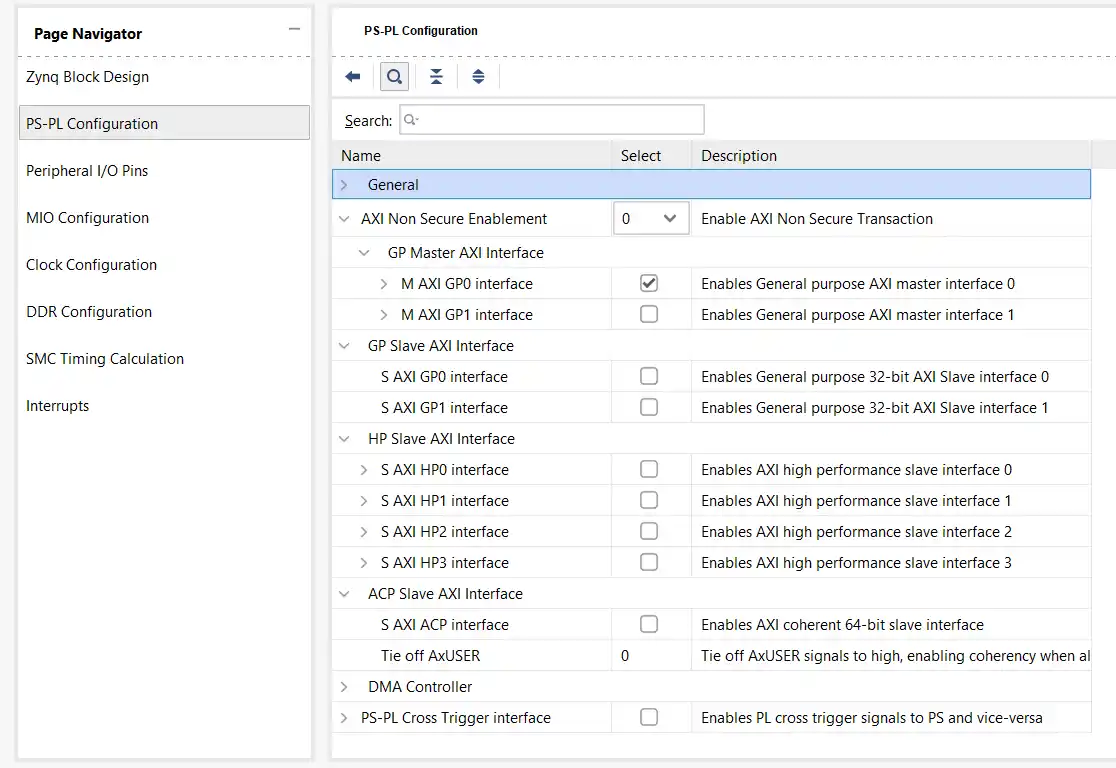

axi-acp_hp_gp

其中GP是32位的低性能接口，理论带宽约为600MB/s，HP和ACP接口为64位高性能接口，理论带宽为1200MB/s。

位于PS的ARM由直接硬件支持的AXI接口，PL需要使用逻辑实现相应的AXI协议

  • AXI-DMA：从PS内存到PL高速传输通道的转换，AXI-HP↔AXI-Stream；
  • AXI-FIFO-MM25：从PS内存到PL通用传输通道的转换，AXI-GP↔AXI-Stream；
  • AXI-Datamover：从PS内存到PL高速传输高速通道的转换，AXI-HP↔AXI-Stream，完全由PL控制；
  • AXI-CDMA：PL将数据从一个位置搬移到另一个位置；

中断

ZYNQ中断分为三部分，

  • SGI，软件生成的中断，16个端口；
  • PPI，CPU私有外设中断，5个；
  • SPI，共享外设中断，来自44个PS端IO外设以及16个PL端中断

中断控制器（GIC, Generic Interrupt Controller）用于对中断进行使能、关闭、掩码、设置优先级等。

Block Design

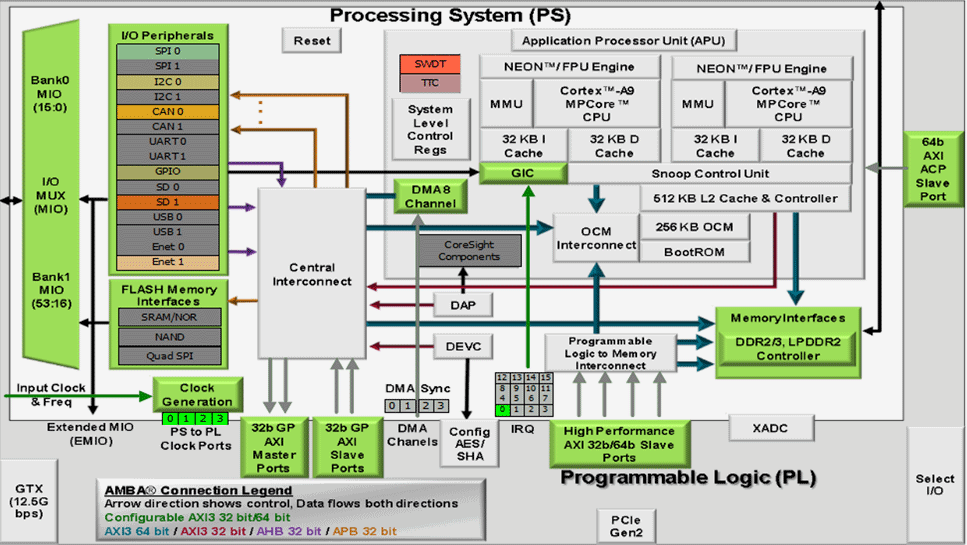

zynq_block_design_plus

ZYNQ Block Design

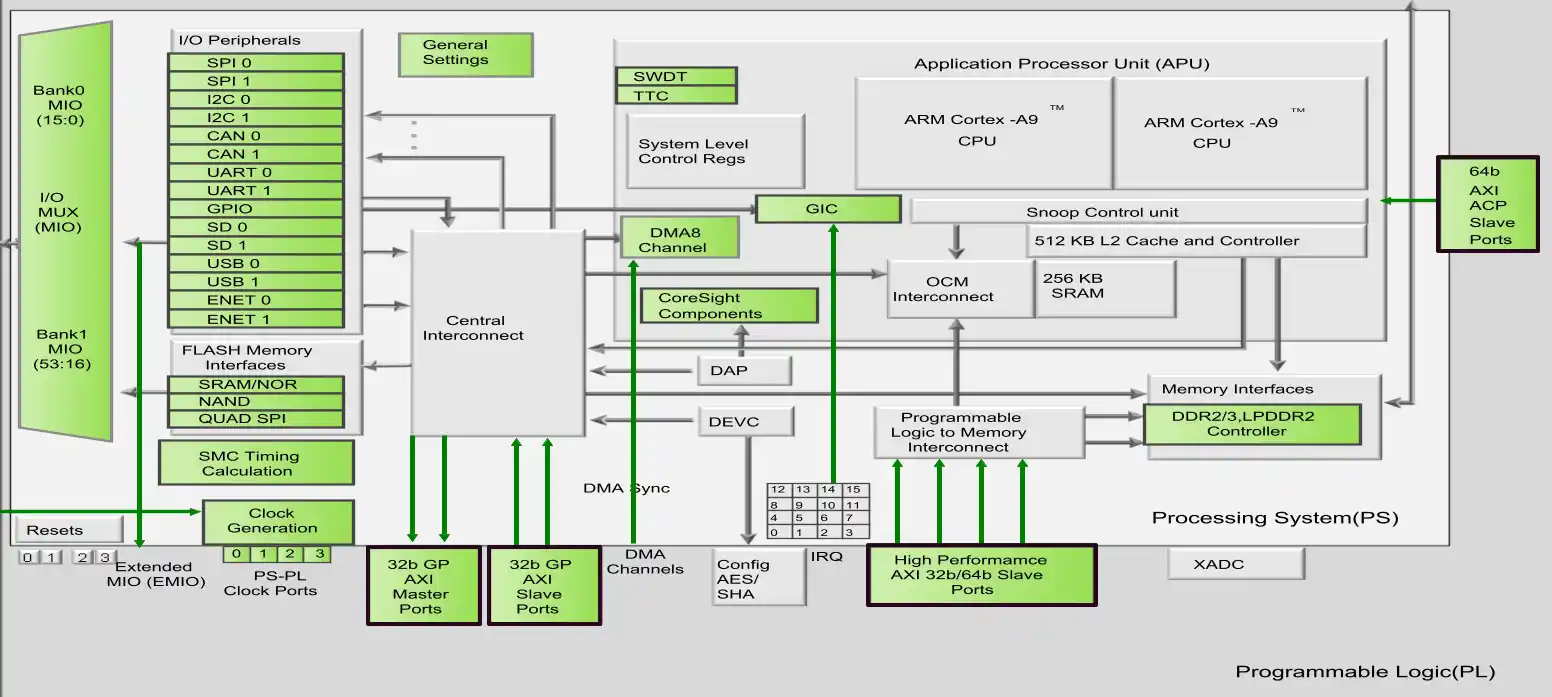

ZYNQ硬核架构图，绿色部分是可配置模块。

PS-PL Configuration

PS与PL之间接口的配置主要聚焦于AXI接口，这些接口能够扩展PL端的AXI接口外设。因此，当PL需要与PS进行数据交互时，必须遵循AXI总线协议。Xilinx为我们提供了丰富的AXI接口IP核。

Peripheral I/O Pins

图形化配置界面（ZYNQ的PS端外设是复用的，相同的引脚标号可以配置成不一样的功能，但只能同时配制成一种外设）

  • PS端分为两个Bank，分别为原理图中的Bank500,501，分别配置为LVCMOS3.3V和LVCMOS1.8V；
  • 根据原理图，串口连接在PS的MIO48,49上，因此在选项中使能UART1(MIO48 MIO49)；
  • Quad SPI Flash, QSPI：作为ZYNQ的启动存储设备，ZYNQ通过读取QSPI中存储的启动文件加载ARM和FPGA，选择Single SS 4bit IO
  • Ethernet：以太网接口，根据原理图，配置MDIO为MIO52,53

（同理，可根据原理图第4页配置）

[Run Block Automation]后将M_AXI_GP0_ACLK与FCLK_CLK0相连。

GPIO

UG585-ZYNQ_7000_SoC

Xilinx ZYNQ提供了MIO、EMIO、AXI_GPIO三种类型的GPIO接口。

  • MIO是属于PS端的固定IO口，使用时不需要消耗PL端的资源；
  • EMIO是通过PL进行扩展的IO口，使用时需要分配PL端的引脚，消耗PL端资源；
  • AXI_GPIO是Xilinx封装好的IP核，是PS端通过AXI GP总线控制PL端的IO口技术，使用时需要消耗PL端资源。

MIO

UG585-ZYNQ_7000_SoC：Figure 14-1 GPIO Block Diagram(P410)

ZYNQ7000系列芯片有54个MIO，它们分配在 GPIO 的 Bank0 和Bank1，隶属于PS部分，这些 IO 与 PS 直接相连使用时不需要添加引脚约束，对PL部分不可见。所以对 MIO 的操作可以看作是纯 PS 的操作。用SDK软件操作底层都是对于内存地址空间的操作。

MIO或EMIO使用时需要调用API函数：

  1. 根据设备ID返回结构体XGpioPs_Config的配置
XGpioPs_Config *XGpioPs_LookupConfig(u16 DeviceId);
  1. 初始化GPIO，主要完成对XGpioPs结构体的配置
s32 XGpioPs_CfgInitialize(XGpioPs *InstancePtr, XGpioPs_Config *ConfigPtr, u32 EffectiveAddr);
  1. 为指定的引脚配置输入输出方向（对方向寄存器DirModeReg使能）。0输入，1输出
void XGpioPs_SetDirectionPin(XGpioPs *InstancePtr, u32 Pin, u32 Direction);
  1. 设置指定引脚输出使能（对OpEnableReg寄存器配置）。OpEnableReg与DirModeReg属于逻辑与的关系，只有两个都配置成功才能实现MIO的输入或者输出的配置。
void XGpioPs_SetOutputEnablePin(XGpioPs *InstancePtr, u32 Pin, u32 OpEnable);
  1. 从指定引脚读出数据。返回值是从DATA_RO寄存器内取出读到的数据
u32 XGpioPs_ReadPin(XGpioPs *InstancePtr, u32 Pin);
  1. 对指定引脚写入数据。对DATA寄存器、DATA_MSW寄存器、DATA_LSW寄存器进行配置，共同完成输出数据的写入。
void XGpioPs_WritePin(XGpioPs *InstancePtr, u32 Pin, u32 Data);

例如，利用MIO使PS端LED灯闪烁：

#include "xparameters.h"  // 宏定义查找
#include <stdio.h>
#include "platform.h"
#include "xil_printf.h"
#include "xgpiops.h"
#include "sleep.h"

#define GPIO_DEVICE_ID      XPAR_XGPIOPS_0_DEVICE_ID  // "xparameters.h"
XGpioPs Gpio;

int main() {
    init_platform();

    int Status;
    XGpioPs_Config *ConfigPtr;

    // 初始化 GPIO
    ConfigPtr = XGpioPs_LookupConfig(GPIO_DEVICE_ID);  // (1) 配置
    Status = XGpioPs_CfgInitialize(&Gpio, ConfigPtr, ConfigPtr->BaseAddr);  // (2)
    if (Status != XST_SUCCESS) {
        return XST_FAILURE;
    }
    // 设置方向为输出方向，并使能输出
    XGpioPs_SetDirectionPin(&Gpio, 0, 1);     // (3) 设置IO的输入输出方向
    XGpioPs_SetOutputEnablePin(&Gpio, 0, 1);  // (4) 使能对应的IO
    XGpioPs_SetDirectionPin(&Gpio, 13, 1);
    XGpioPs_SetOutputEnablePin(&Gpio, 13, 1);
    while(1){
        // 0 → 1 → 0 → ...
        XGpioPs_WritePin(&Gpio, 0, 0x0);      // (5) 对IO读写操作
        XGpioPs_WritePin(&Gpio, 13, 0x0);
        sleep(1);
        XGpioPs_WritePin(&Gpio, 0, 0x1);
        XGpioPs_WritePin(&Gpio, 13, 0x1);
        sleep(1);
    }
    cleanup_platform();
    return 0;
}

// 设置按键为输入方向、上升沿触发并使能
XGpioPs_SetDirectionPin(&GPIO_PTR, PS_KEY_MIO, GPIO_INPUT);
XGpioPs_SetIntrTypePin(&GPIO_PTR, PS_KEY_MIO, XGPIOPS_IRQ_TYPE_EDGE_RISING);
XGpioPs_IntrEnablePin(&GPIO_PTR, PS_KEY_MIO);

EMIO

[Customize Block]→[MIO Configuation]选择EMIO

扩展MIO，依然属于ZYNQ的PS部分，只是连接到了PL上，再从PL的引脚连到芯片外面实现数据输入输出。 无论是EMIO还是MIO都属于PS上的IO，直接由PS操作，PS操作MIO和EMIO的方法类似。

MIO分布在BANK0，BANK1，而EMIO则分布在BANK2、BANK3，参考[Figure 14‐1: GPIO Block Diagram]

  1. MIO在ZYNQ上的管脚是固定的，而EMIO是通过PL部分扩展的，所以使用EMIO时候需要在约束文件中分配管脚，并且设计EMIO的程序时，需要生成PL部分的bit文件烧写到FPGA中；

  2. MIO共占54bit，占用IO号为0-53，配置方法见Block Design/Peripheral I/O Pins部分；EMIO占64bit，占用IO号为54-117；

  3. MIO和EMIO都是直接挂在PS上的GPIO，由PS操作。调用头文件xgpiops.h即可；AXI_GPIO是通过AXI总线挂在PS上的GPIO上，使用AXI_GPIO时，需要调用头文件xgpio.h；

AXI GPIO

AXIGPIO由FPGA的PL逻辑核功能实现，相当于GPIO的IP核，通过AXI总线挂在PS上的GPIO上，耗费PL端的逻辑资源。

IP Catalog

Clock Wizard

锁相环(PLL)，用于产生\(50Hz\)的分频或倍频。

  • locked信号：观察输入时钟是否锁定，如果输入时钟信号锁定，就会输出一个locked高电平信号。

locked信号是在输入信号稳定之后再输出一个locked信号，刚开始locked信号是低电平，等到时钟信号稳定之后他就会拉高。

Block Memory Generator

用于缓存数据。

  • Memory Type常用的是Simple Dual Port RAM，两个端口（读写+只读）输入和输出信号独立；

  • Primitives Output Register：（在输出数据加上寄存器，可以有效改善时序，但读出的数据会落后地址两个周期）多数情况下不使能它，保持数据落后地址一个周期；

  • Width表示数据位宽，Depth表示存储数据的个数；

FIFO Generator

  • FIFO是为了缓存数据，因此两边的时钟通常不同，所以选择Independent Clocks Block RAM；

  • FWFT读模式：rd_en信号有效时，有效数据D0已经在数据线上准备好有效了，不会再延后一个周期（与Standard FIFO的区别）

DDS Compiler

Configuration

Configuration Options

  • Phase Generator and SIN/COS LUT：一个相位生成器和用于生成正余弦波形的查找表
  • Phase Generator Only：只包含相位生成器（自定义波形生成）
  • SIN/COS LUT Only：仅包含正余弦查找表（用于固定频率）

System Requirements

  • System Clock(MHz)：系统时钟频率\(f_{clk}\)
  • Number of Channels：通道数。单个IP核实现多个独立的频率和相位输出
  • Mode of Operation
    • Standard：见设计原理
    • Rasterized：生成固定的频率点（输出频率不是连续可变的，而是在一些固定的频率值跳变），间隔由相位累加器的模数\(M\)决定
\[ \Delta f = \dfrac{f_{clk}}{M} \]
  • Parameter Selection：

System Parameters：

将IP核集成到更广泛系统中所需的参数，如IP核的时钟配置、接口类型、以及可能涉及到的系统级优化和功能使能

  • Spurious Free Dynamic Range(SFDR)： 无杂散动态范围。信号最大幅度与最大杂散或噪声幅度之间的差异。SFDR越高信号的纯净度越高
  • Frequency Resolution：频率分辨率，决定了输出频率的精度
  • Noise Shaping：在频率域内重新分配量化噪声，将其分配到不敏感的频率区域。

Hardware Parameters：

涉及IP核内部硬件实现的细节直接影响IP核的性能和资源消耗

  • Phase Width：相位累加器的位宽，越宽频率分辨率越高
  • Output Width：输出波形位宽，决定了波形最大幅度和幅度分辨率

Implementation

Phase Increment Programmability

  • Fixed：相位增量固定，频率不可更改
  • Programmable：相位增量可以在运行时修改，允许动态修改频率
  • Streaming：相位增量可以实时更新（连续变化频率）

Phase Offset Programmability

  • None：没有初始相位偏移
  • Fixed：相位偏移固定，不可更改
  • Programmable：可以在在运行时修改

Output

  • Output Selection：正弦、余弦或两者同时输出（sin在高位，cos在低位）
  • Polarity：将相位增加\(\pi\)

Implementation Options

  • Has Phase Out：输出相位信息
  • Memory Type：查找表存储方式
  • Optimization Goal：优化速度或面积；DSP48 Use：DSP48资源使用程度

Fast Fourier Transform

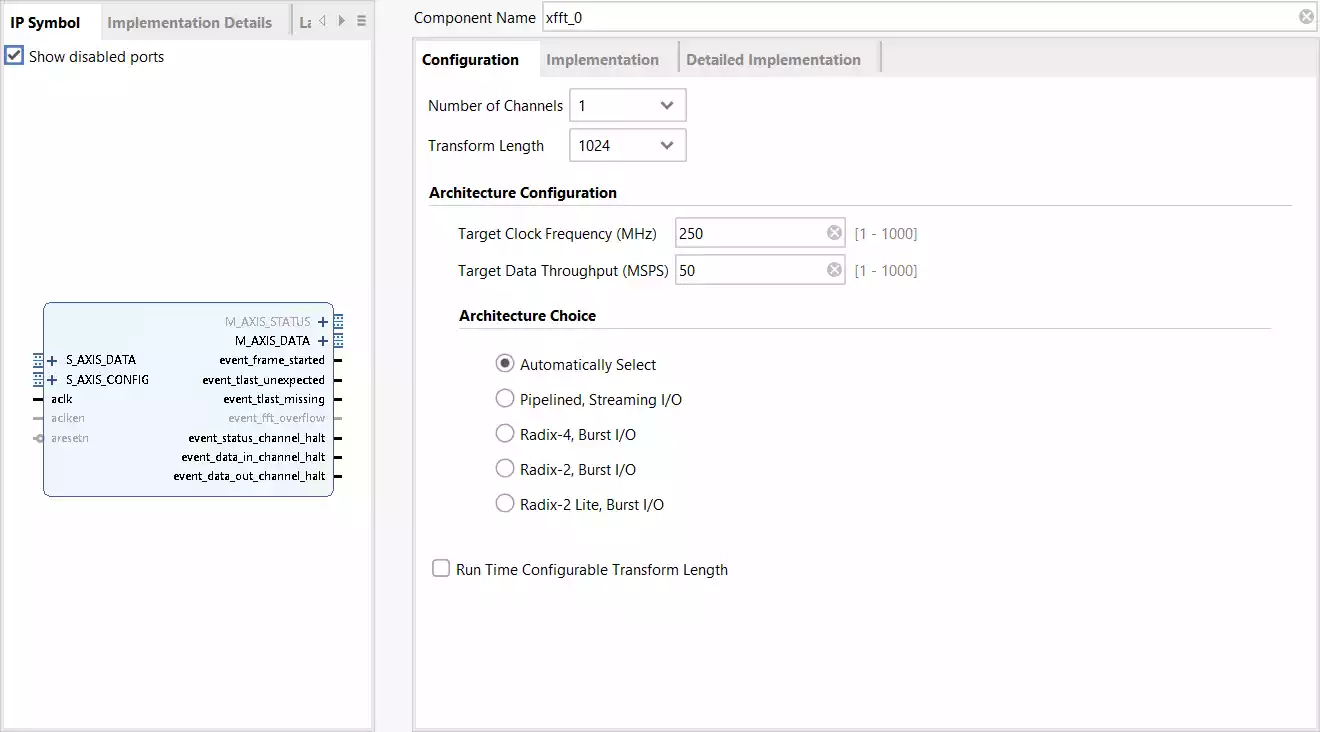

fft_configuration

Configuration

  • Number of Channels：多通道，实现多帧数据同时进行FFT运算
  • Transform Length：FFT长度

  • Architecture Configuration

    • Target Clock Frequency(MHz)
    • Target Data Throughput(MSPS)

  • Architecture Choice

    • Automatically Select：自动选择
    • Piplined, Streaming I/O：并行流水线结构（处理时间最短，资源消耗最大）
    • Radix-4, Burst I/O：基4
    • Radix-2, Burst I/O：基2
    • Radix-2 Lite, Burst I/O：

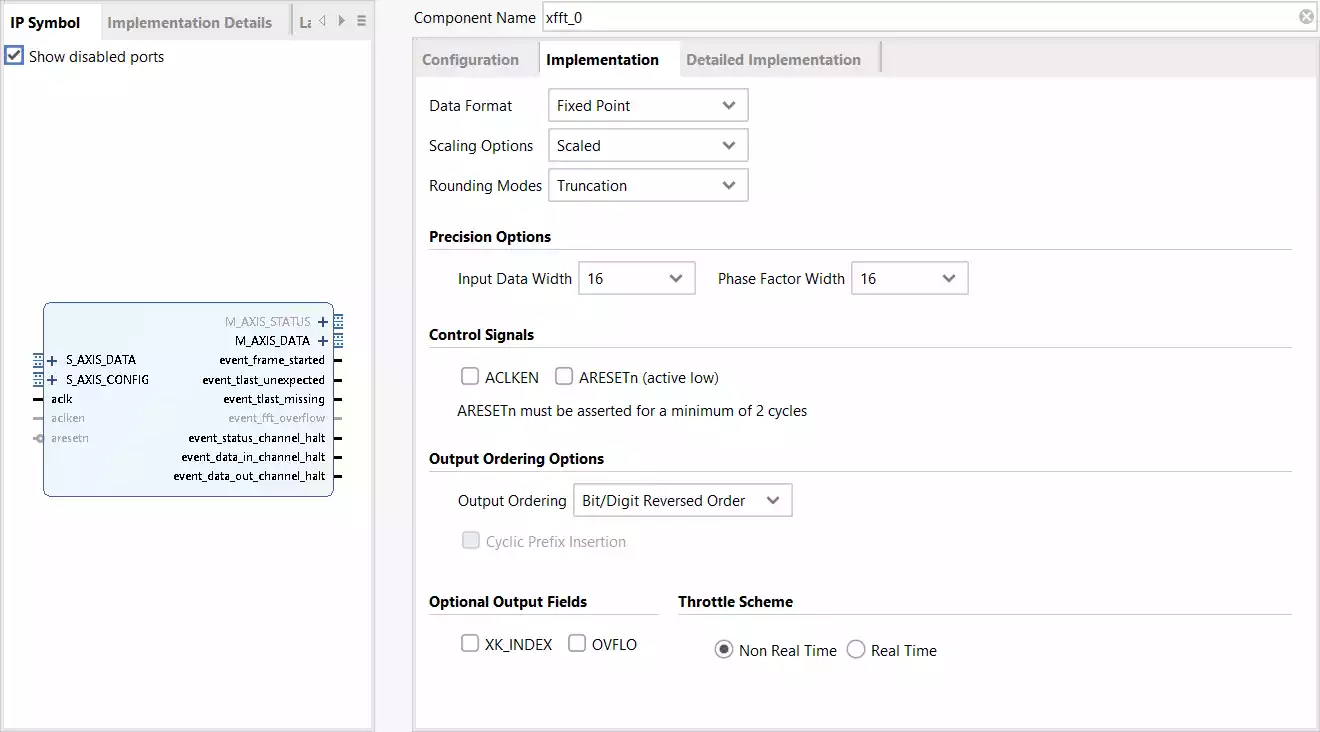

fft_implementation

Implementation

  • Data Format：Fixed Point（定位全精度）；Floating Point（定位缩减位宽）

  • Scaling Options：

    • Block Floating Point：FFT内部采用浮点，并根据每一级的数据自动缩放（输入输出位宽一致）
    • Scaled：m_axis_data_tuser中有\(5bit\)表示每一级的缩放情况

    • Unscaled：不用担心溢出

    • Rounding Modes：Convergent Rounding；Truncation

  • Precision Options

    • Input Data Width：
    • Phase Factor Width：

  • Control Signals

    • ACLKEN
    • ARESETn(active low)

  • Output Ordering Options

    • Output Ordering：Bit/Digit Reversed Order；Natural Order
    • Cyclic Prefix Insertion

  • Optional Output Fields：XK_INDEX；OVFLO

  • Throttle Scheme：Non Real Time；Real Time

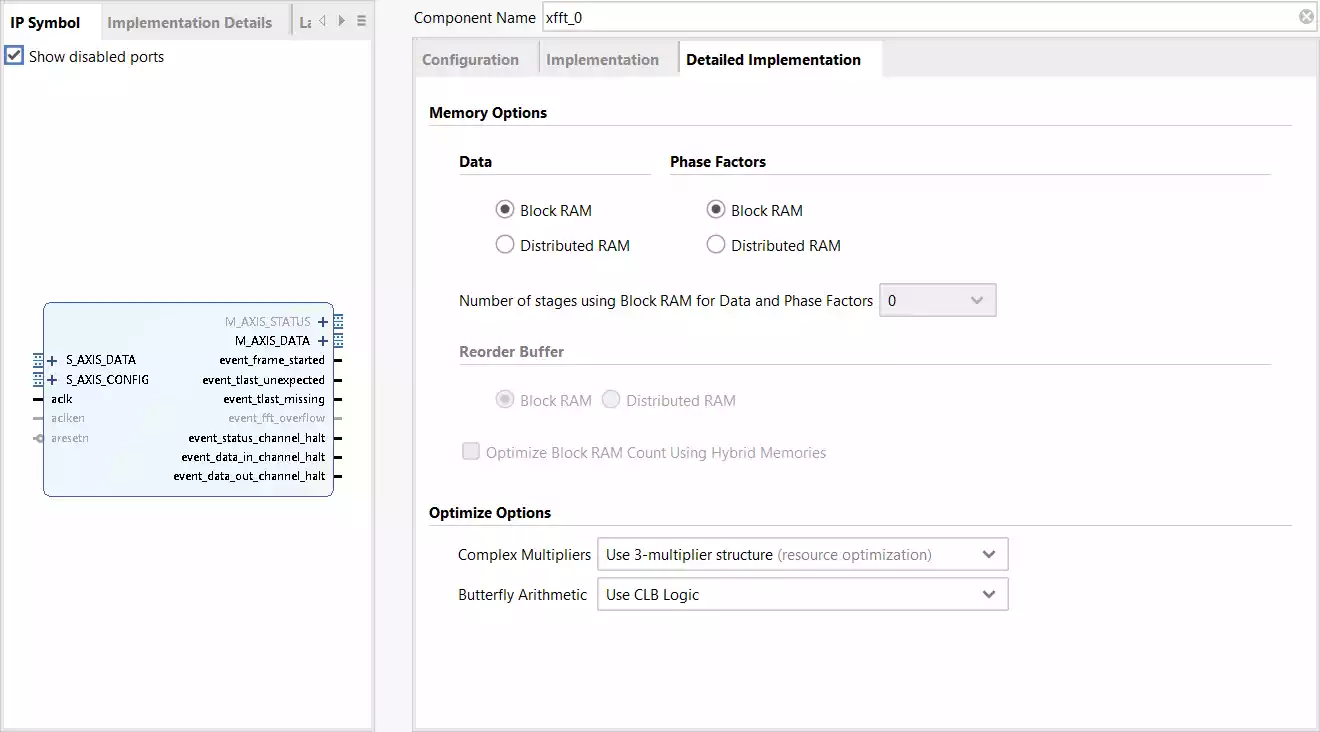

fft_detailed

Detailed Implementation

  • Memory Options
    • Data：Block RAM；Distributed RAM
    • Phase Factors：Block RAM；Distributed RAM
    • Number of stages using Block RAM for Data and Phase Factors
    • Reorder Buffer：Block RAM；Distributed RAM；Optimize Block RAM Count Using Hybrid Memories
  • Optimize Options
    • Complex Multipliers
    • Butterfly Arithmetic

FIR

Hardware Oversampling Specification

\(Clock\space Frequency\space /\space Input\space Sampling\space Frequency = usmp\_rate\)

ILA(Integrated Logic Analyzer)

常用的在线调试方法：

  • ILA IP Catalog
  • VIO IP Catalog
  • (* MARK_DEBUG="true" *)，[SYNTHESIS]综合后打开[Open Synthesized Design]，右上角选择[Debug]模式，被标记的信号会有🕷️标识。

General Options

  • Native：常规普通接口模式
  • AXI：AXI 接口模式，用于调试 AXI 接口信号
  • Number of Probes：探针数量
  • Sample Data Depth：采样数据深度，数值越大，采样的数据越多，看到的波形数据越多（最终占用的资源越多）

Probe_Ports

  • Probe Width：根据代码中的定义设置位宽
  • Probe Trigger or Data：设置为DATA AND TRIGGER

例如：

ila your_instance_name (
    .clk(clk), // input wire clk

    .probe0(probe0), // input wire [31:0]  probe0
    .probe1(probe1) // input wire [3:0]  probe1
);

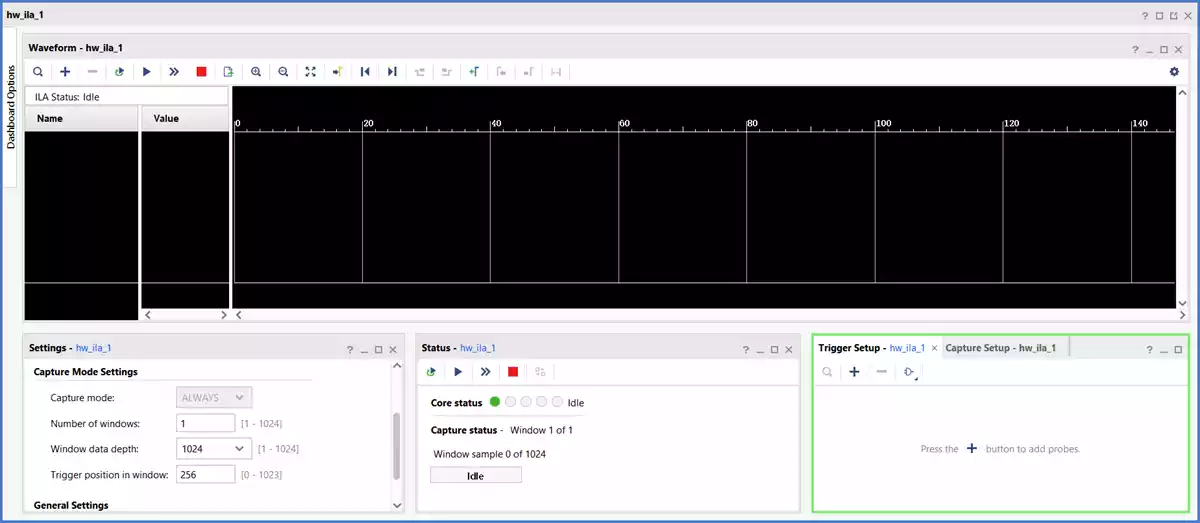

调试界面

bit文件烧写后，会进入下图所示的ILA调试界面

Waveform窗口

通过[+/-]选择需要观察的波形（波形能否显示与Probe_Ports的Probe Trigger or Data参数设置有关）

Status窗口

四个按钮分别为：循环采样、条件触发采样、无条件执行ILA采样、停止采样按钮 Core status表示ILA的运行状态

参考资料

  1. Zynq 7000 SoC Technical Reference Manual UG585 (v1.14) June 30, 2023

  2. ZYNQ 的三种GPIO ：MIO、EMIO、AXI

  3. zynq中各种GPIO方式的区别：MIO，EMIO，AXI_GPIO 核
